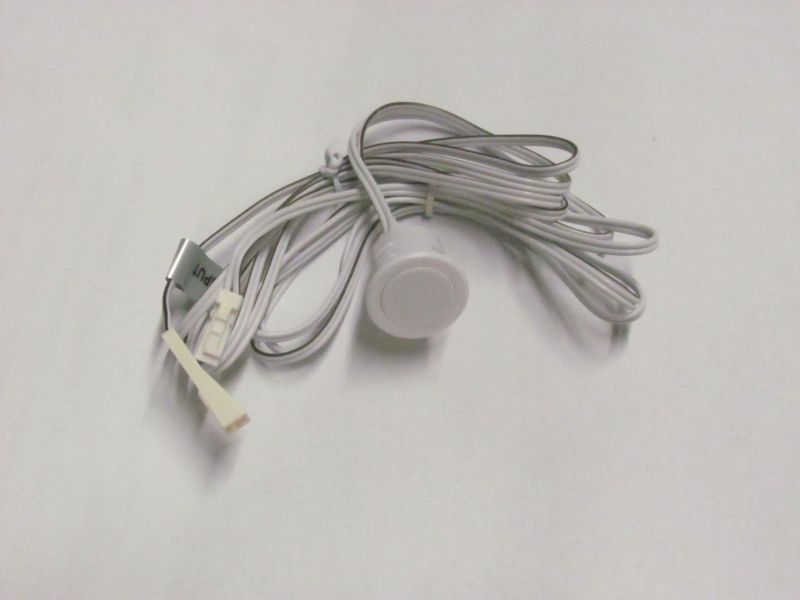

Vestavný dotyk. spínač/stmívač bílý,paměť,1 kanál

Vestavný dotykový spínač/stmívač LED osvětlení, u něhož lze měnit intenzitu světla dotykem s pamětí posledního stavu. Je vhodný zejména pro spínání LED osvětlení v nábytku.

Popis funkce:
Krátkým dotykem spínač sepne. Dlouhým dotykem v sepnutém stavu snižuje intezitu připojeného LED světelného zařízení. Opětovným delším dotykem zvyšuje intenzitu osvětlení. Krátkým dotykem v sepnutém stavu vypíná LED osvětlení. Spínač si pamatuje poslední nastavenou úroveň osvětlení a při opětovném sepnutí ji zachová. Od spínače vede dvojlinka ke zdroji i ke koncovému zařízení s označením polarity barvou žíly dvojlinky (značená je +).

Zapojení:
Dbejte, aby byly dodrženy maximální přípustné hodnoty uvedené níže. Přívody pro vstup i výstup: bílá dvojlinka jsou opatřeny minikonektory kompatibilními s rozbočovačem napájení 300056. (konektory možno uštípnout a vodiče spojovat jiným vhodným způsobem). Vstup (připojení zdroje napájení) je označen na přívodu štítkem INPUT. Spínač je z hlediska montáže určen do předvrtaného otvoru.

Technické parametry:
Vstupní napětí/proud: 12-24V/4A
Výstupní napětí/proud: 12-24V/4A*
Délka vodičů: 1m
Rozměry: průměr 22mm, délka 17mm
Průměr montážního otvoru: 18mm

*Pokud má spínané světelné zařízení vyšší příkon (vstupní proud), než je maximální proud spínače (4A), je nutno použít zesilovač viz. níže sekce "Doporučujeme".

Další technické informace a pokyny k zapojení jsou ke stažení v sekci "Odkazy k výrobku".
