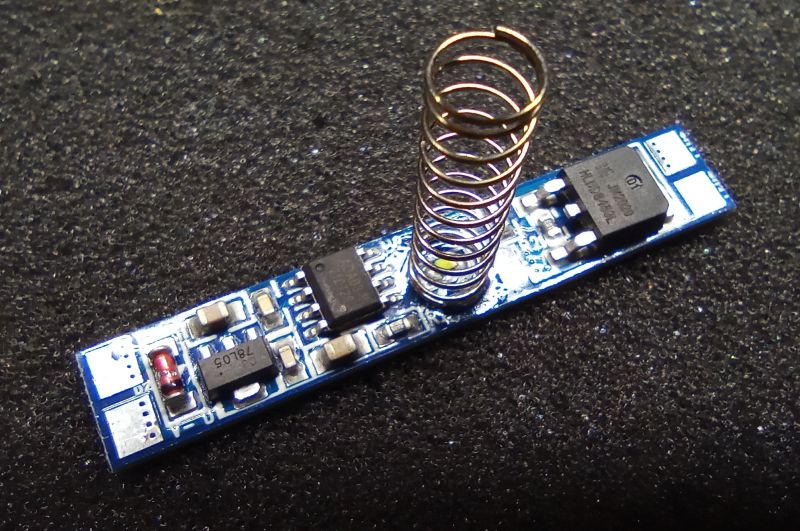

Dotykový spínač/stmívač s postupným náběhem QTD010

Katalogové číslo: 100279

Dotykový spínač/stmívač pro Al profily s LED pásky s ostupným náběhem a zhasnutím, s možností plynulé regulace jasu a pamětí poslední nastavené úrovně jasu. Indikace bílou LED. Krátký dotyk spíná nebo vypíná LED zařízení. Delší dotyk v sepnutém stavu snižuje nebo zvyšuje jas.

129 Kč
(bez DPH: 106,61 Kč)

Porovnat Přidat do oblíbených Tisk

Množstevní ceny

Od	Cena
10 ks	126,90 Kč (bez DPH: 104,87 Kč)
50 ks	117,83 Kč (bez DPH: 97,38 Kč)

Záruka (měsíců): 24
Skladem: 22 ks

DOTYKOVÝ SPÍNAČ/STMÍVAČ S POSTUPNÝM NÁBĚHEM A PAMĚTÍ

Vlastnosti:
Modul dotykového spínače/stmívače je primárně určen k zástavbě do hliníkových profilů spolu s LED páskem. Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem. Toto řešení ve svém důsledku zajišťuje podstatně vyšší stabilitu a spolehlivost spínání při různých rozměrech LED svítidel než u dotyku na vodivý profil. K rozsvícení a zhasnutí připojeného osvětlení dochází pozvolna. Spínač má paměť poslední úrovně osvětlení při nepřerušeném připojení napájení.

Kryt profilu difuzor musí být v místě dotyku pružiny z nevodivého materiálu (sklo, plexisklo, plast, keramika apod.). Maximální tloušťka materiálu, který tvoří dotykovou plochu, závisí na jeho vlastnostech. Doporučeno je maximálně 2mm. Místo dotyku a přítomnost napájecího napětí je indikována svitem modré LED diody. Pokud je spínač napájen (svítí modrá LED), "pamatuje si" nastavení úrovně jasu připojeného LED zařízení před vypnutím posledním dotykem.

Funkce spínače/stmívače:
1. Při připojení napájení je spínač ve stavu "Vypnuto"
2. Krátký dotyk (do 550ms) při stavu "Vypnuto" spíná do výkonu nastaveného před posledním vypnutím.
3. Krátký dotyk (do 550ms) při stavu "Zapnuto" nebo "Ztlumeno" vypíná osvětlení.
4. Delší dotyk při plném výkonu (nad 550ms) plynule redukuje jas světla (do cca 1% za 3s).
5. Pokud je světlo ztlumeno delší dotyk (nad 550ms) plynule zvyšuje jas světla (do 100% z minima za 3s).

Technické parametry:
Provozní napětí: 12V - 24VDC (stejnosměrných)
Minimální vstupní napětí: 7VDC
Maximální vstupní napětí: 30VDC
Maximální proud: 8A
Odběr naprázdno: 10mA
Rozměry: 43x8mm, výška pružiny ~22mm - lze zkrátit na potřebnou délku

Další technické informace a pokyny k zapojení jsou ke stažení v sekci "Odkazy k výrobku".
