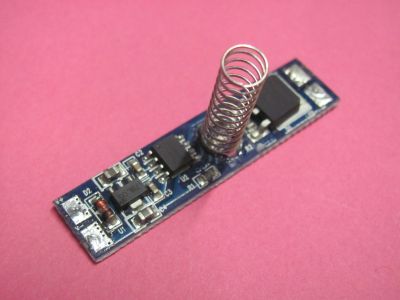

Dotykový spínač/stmívač s trvalou pamětí QTSD17

DOTYKOVÝ SPÍNAČ/STMÍVAČ S PAMĚTÍ i po přerušení napájení

Vlastnosti:
Modul dotykového spínače/stmívače je primárně určen k zástavbě do hliníkových profilů spolu s LED páskem. Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem. Toto řešení ve svém důsledku zajišťuje podstatně vyšší stabilitu a spolehlivost spínání než u dotyku na vodivý profil.

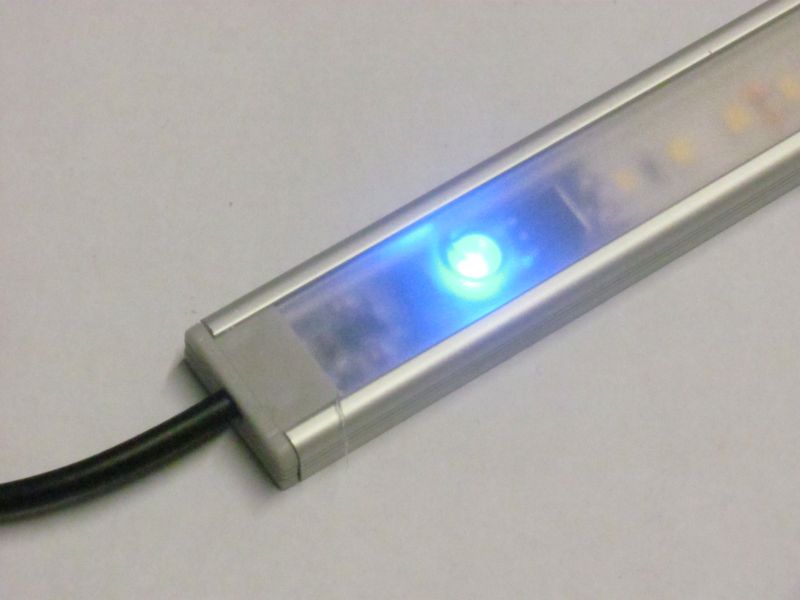

Kryt profilu difuzor musí být v místě dotyku pružiny z nevodivého materiálu (sklo, plexisklo, plast, keramika apod.). Maximální tloušťka materiálu, který tvoří dotykovou plochu, závisí na jeho vlastnostech. Doporučeno je maximálně 2mm. Místo dotyku a přítomnost napájecího napětí je indikována svitem modré LED diody. Pokud je spínač napájen (svítí modrá LED). Spínač "si pamatuje" nastavení úrovně jasu připojeného LED zařízení před vypnutím posledním dotykem, a to i po přerušení přívodu napájecího napětí.

Funkce spínače/stmívače:
1. Při připojení napájení je spínač ve stavu "Vypnuto"
2. Krátký dotyk (do 550ms) při stavu "Vypnuto" spíná do výkonu nastaveného před posledním vypnutím.
3. Krátký dotyk (do 550ms) při stavu "Zapnuto" nebo "Ztlumeno" vypíná osvětlení.
4. Delší dotyk při plném výkonu (nad 550ms) plynule redukuje jas světla (do cca 1% za 3s).
5. Pokud je světlo ztlumeno delší dotyk (nad 550ms) plynule zvyšuje jas světla (do 100% z minima za 3s).

Technické parametry:
Provozní napětí: 12V - 24V stejnosměrných
Minimální vstupní napětí: 7V
Maximální vstupní napětí: 30V
Maximální proud: 8A
Odběr naprázdno: 10mA
Rozměry: 43x10mm, výška pružiny ~22mm - lze zkrátit na potřebnou délku
Paměť: ANO i po vypnutí napájení
Další technické informace a pokyny k zapojení jsou ke stažení v sekci "Odkazy k výrobku".
